配置两台交换机堆叠示例（先配置后连线方式）

组网需求

在一个新建的企业网络中，要求接入设备具有充足的端口数目，并且希望网络结构简单，易于配置和管理。

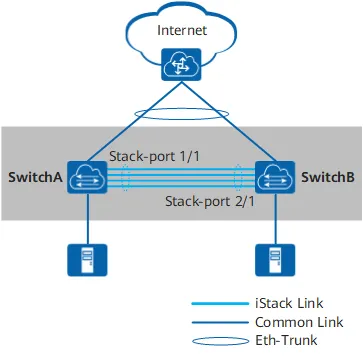

如图所示，接入交换机SwitchA和SwitchB组成堆叠系统。

配置思路

采用如下的思路配置：
1. 提前规划好堆叠方案。
2. 按照前期的规划，完成各台交换机的堆叠配置，包括堆叠成员ID、堆叠优先级、堆叠域编号、堆叠端口等。完成后保存配置并将交换机下电。
3. 连接交换机之间的堆叠线缆，然后将交换机上电。
4. 检查堆叠组建是否成功。

一、堆叠方案前期规划

在配置前，需明确堆叠系统的核心参数，避免后期冲突或功能异常。本方案规划如下：

配置项	SwitchA（主交换机）	SwitchB（备交换机）	备注
堆叠成员ID	1	2	唯一标识堆叠中的成员设备
堆叠优先级	150	120	优先级高者优先成为主交换机（范围0-150）
堆叠域编号（Domain ID）	10	10	需与网络中其他堆叠系统不冲突
堆叠连接端口	10GE1/0/1～10GE1/0/4	10GE1/0/1～10GE1/0/4	建议使用相同速率端口组

二、堆叠属性配置步骤

1. SwitchA配置（主交换机）

目标：设置成员ID为1（默认）、优先级150、域编号10。

bash
# 进入系统视图并修改设备名称
<HUAWEI> system-view
[~HUAWEI] sysname SwitchA
[*HUAWEI] commit  # 提交设备名称修改

# 进入堆叠配置视图
[~SwitchA] stack
[~SwitchA-stack] stack member 1 priority 150  # 设置优先级为150（需重启生效）
Info: The operation will take effect after reboot.

[*SwitchA-stack] stack member 1 domain 10  # 设置域编号为10（需保存后生效）
Info: The operation takes effect only after the save command is executed.

[*SwitchA-stack] quit  # 退出堆叠视图
[*SwitchA] commit  # 提交堆叠属性配置

2. SwitchB配置（备交换机）

目标：修改成员ID为2、优先级120、域编号10。

bash
# 进入系统视图并修改设备名称
<HUAWEI> system-view
[~HUAWEI] sysname SwitchB
[*HUAWEI] commit

# 进入堆叠配置视图
[~SwitchB] stack
[~SwitchB-stack] stack member 1 priority 120  # 先为默认成员ID（1）设置优先级
Info: The operation will take effect after reboot.

[*SwitchB-stack] stack member 1 domain 10  # 设置域编号
Info: The operation takes effect only after the save command is executed.

# 修改成员ID为2，并继承原配置（避免重复设置）
[*SwitchB-stack] stack member 1 renumber 2 inherit-config
Warning: The stack configuration of member ID 1 will be inherited to member ID 2 after the device resets. Continue? [Y/N]: y

[*SwitchB-stack] quit
[*SwitchB] commit  # 提交配置

⚠️ 注意：SwitchB修改成员ID后需重启生效，inherit-config参数可继承原ID的堆叠配置，减少重复操作。

三、堆叠端口配置

将规划的10GE端口组配置为堆叠物理端口，用于设备间通信。

1. SwitchA堆叠端口配置

bash
# 进入堆叠端口1/1视图（对应成员ID 1的第一个堆叠端口）
[~SwitchA] interface stack-port 1/1

# 将10GE1/0/1～10GE1/0/4加入堆叠端口
[*SwitchA-Stack-Port1/1] port member-group interface 10ge 1/0/1 to 1/0/4
Warning: After the configuration is complete,
1.The interface(s) will be converted to stack mode and configured with port crc-statistics trigger error-down.
2.The interface(s) may go Error-Down (crc-statistics) without shutdown. Continue? [Y/N]: y

[*SwitchA-Stack-Port1/1] commit  # 提交配置
[~SwitchA-Stack-Port1/1] return  # 返回用户视图

2. SwitchB堆叠端口配置

bash
# 进入堆叠端口1/1视图（对应成员ID 2的第一个堆叠端口）
[~SwitchB] interface stack-port 1/1

# 加入物理端口
[*SwitchB-Stack-Port1/1] port member-group interface 10ge 1/0/1 to 1/0/4
Warning: ... Continue? [Y/N]: y

[*SwitchB-Stack-Port1/1] commit
[~SwitchB-Stack-Port1/1] return

✨ 说明：配置后，端口会自动启用port crc-statistics trigger error-down，用于检测链路故障并触发保护机制。

四、保存配置与物理连接

保存配置：在两台设备上执行保存命令，避免配置丢失。

bash
<SwitchA> save
Warning: The current configuration will be written to the device. Continue? [Y/N]: y

（SwitchB操作相同）

下电与连线：将两台设备断电，按规划连接堆叠线缆（SwitchA的10GE1/0/1～4分别连接SwitchB的10GE1/0/1～4）。
上电顺序：建议先启动高优先级设备（SwitchA），使其优先成为主交换机。

五、堆叠配置验证

设备启动完成后（约3-5分钟），在SwitchA上执行以下命令验证堆叠状态。

1. 查看堆叠成员状态

bash
<SwitchA> display stack
--------------------------------------------------------------------------------
MemberID Role     MAC              Priority   DeviceType         Description
--------------------------------------------------------------------------------
 1       Master   0004-9f31-d520   150        CE6881-48S6CQ
 2       Standby  0004-9f62-1f40   120        CE6881-48S6CQ
--------------------------------------------------------------------------------

显示两台设备信息，且SwitchA为Master（主交换机），SwitchB为Standby（备交换机），表示堆叠组建成功。

2. 查看堆叠拓扑与链路状态

bash
<SwitchA> display stack topology
Stack Topology:
----------------------------------------------
            Stack-Port 1      Stack-Port 2
MemberID   Status Neighbor   Status Neighbor
----------------------------------------------
1          up     2          --     --
2          up     1          --     --
----------------------------------------------

Stack Link:
----------------------------------------------------------------------------
Stack-Port       Port               Status     PeerPort           PeerStatus
----------------------------------------------------------------------------
Stack-Port1/1    10GE1/0/1          up         10GE2/0/1          up
Stack-Port1/1    10GE1/0/2          up         10GE2/0/2          up
Stack-Port1/1    10GE1/0/3          up         10GE2/0/3          up
Stack-Port1/1    10GE1/0/4          up         10GE2/0/4          up
...  # SwitchB的堆叠端口链路信息
----------------------------------------------------------------------------

所有堆叠端口状态为up，表示物理连接正常，拓扑关系正确。

3. 保存堆叠系统配置

验证成功后，务必保存当前配置，避免重启后丢失：

bash
<SwitchA> save
Warning: The current configuration will be written to the device. Continue? [Y/N]: y

六、配置文件参考

最终堆叠系统的核心配置如下（可通过display current-configuration查看）：

bash
#
sysname SwitchA
#
stack
 stack member 1 domain 10
 stack member 1 priority 150
 stack member 2 domain 10
 stack member 2 priority 120
#
interface Stack-Port1/1
#
interface Stack-Port2/1
#
interface 10GE1/0/1
 port mode stack
 stack-port 1/1
 port crc-statistics trigger error-down
#
interface 10GE1/0/2
 port mode stack
 stack-port 1/1
 port crc-statistics trigger error-down
# （省略10GE1/0/3、10GE1/0/4及SwitchB对应端口配置）
#
return

总结

提前规划成员ID、优先级、域编号等参数，避免冲突；
配置时注意优先级与成员ID的对应关系，高优先级设备更易成为主交换机；
堆叠端口需使用相同速率且链路状态正常，确保通信稳定；
验证完成后及时保存配置，保障系统可靠性。
